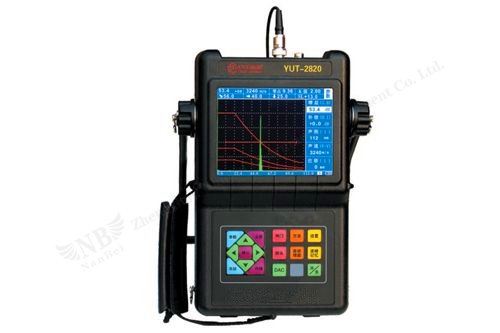

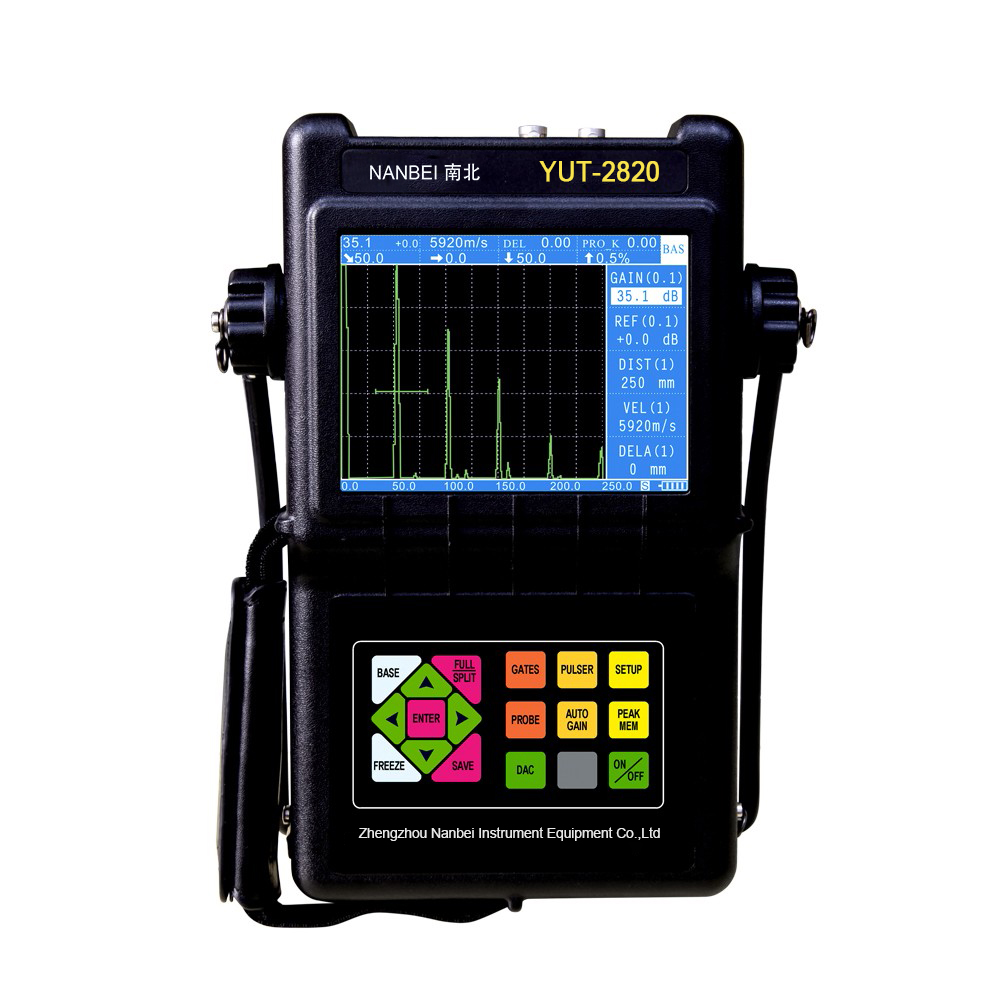

УЗИ ультразвуковой дефектоскоп ЮТ2820

УЗИ ультразвуковой дефектоскоп

Характеристики

Рабочая частота: (0,5-15) МГц

Охват обнаружения: (0-177) дюймов

Скорость звука в материале: (от 0,039 до 0,394) дюйм/мкс

Режим работы: импульсное эхо, двойной кристалл

Импульсное смещение: (0-7,87) дюймов

Нулевой датчик: (0–99,99) мкс

Влажность: 33/50/100/500 Ом

Регулировка усиления: (0-110) дБ, 0,1 дБ, 1,0 дБ, 2,0 дБ, 6,0 дБ Полная автоматическая регулировка шагов

Объем отклонения: 0-80% регулируемый

Ошибка вертикальной линейности: ≤3%

Ошибка горизонтальной линейности: ≤0,3%

Разрешение: ≥32 дБ (5P14)

Динамический диапазон: ≥30 дБ

Допустимая чувствительность: ≥55 дБ (глубина 0,787 дюйма, отверстие Φ2 с плоским дном)

Хранение данных: 1000 наборов данных, включая параметры состояния дефектоскопии, эхо-сигналы, кривые DAC

Средний электрический шум и уровень: ≤10%

Типы батарей: 6 обычных батарей LR14 или литиевая батарея высокой мощности

Источник питания: 220 В переменного тока, 11 В постоянного тока

Время работы батарей: 8 часов.

Корпус: герметичная конструкция стандарта IP67, настоящий водонепроницаемый, влагонепроницаемый и пыленепроницаемый.

Внешний размер: 10,63’’X7,48’’X2,36’’

ЖК-экран True Color TFT: 5,7’’

Вес: 1,4 кг без батареек

Рабочая температура: от 14 ℉ до 122 ℉

Функции

1. Память пика волны: огибающие в реальном времени показывают самую высокую волну дефектов и записывают

   максимальное значение дефектов, полезно точно определить дефекты и отсканировать заготовку

    быстро. С помощью формы огибающей можно определить качество дефектов.

2. Автоматическое усиление: автоматическая регулировка усиления до заданной высоты амплитуды.

3. Тревожная функция: афферентное эхо/потеря эха.

4. Часы реального времени: автоматически записывают и сохраняют дату и время сигналов.

5. Отображение замораживания: ловите формы волны и данные звукового пути в любой момент, и гейт может быть

   перемещен после заморозки для измерения параметров эха.

6. Позиционирование дефекта: звуковой путь S отображения в реальном времени, горизонтальный X, глубина Y и высота волны H.

7. Цифровое отклонение: 0-80%, увеличение на 1%, не влияя на линейность и усиление.

8. Показания высоты волны: три режима отображения, а именно относительная высота волны, относительная разница в дБ.

    до ворот и разность дБ относительно кривой DAC.

9. Передача данных: связь с компьютером через порт RS232 для передачи сигналов и

    данные, чтобы управлять результатом обнаружения на компьютере и генерировать дефектоскопию

    отчеты, а также распечатывать отчеты.

10. 2 независимых измерительных ворот, контролирующих амплитуду эха и расстояние прохождения звука.

11. При использовании поперечной волны для обнаружения дефектов глубины второй и третьей волн равны

    автоматически рассчитывается в зависимости от толщины плиты.

12. Идеальные функции кривой DAC / AVG, кривые меняются вместе с изменениями усиления, звука

    Путь и перемещение. Это может быть прямая линия или кривая.

13. True color TFT LCD с регулируемой яркостью и широким выбором цветовых схем.

14. Компенсация криволинейного расстояния DAC: устройство предназначено для компенсации расстояния. Когда

     не влияет на разрешающую способность в ближнем поле, компенсируется только дальний сигнал

     для его чувствительности, чтобы значительно улучшить диапазон тестирования устройства.

15. Расчет значения Φ: устройство может рассчитать эквивалент дефекта в соответствии с дефектом.

    высота волны автоматически.

Функции

1. Прочный и долговечный YUT2600 специально разработан для работы в неблагоприятных условиях. Конструкция поддона, характерная для страны, позволяет ему защищаться от сырости, песчаных бурь, пыли или загрязнения, вызванного всеми видами суровых условий от моря до пустыни.

2. Конструкция с уплотнением, включая корпус инструмента, корпус батареи, крепежные винты и внешний интерфейс.

3. 31 медная гайка вкручена в жесткий пластиковый корпус.

4. Ручной ремешок можно установить для обеих рук, чтобы вы могли держать машину левой или правой рукой.

5. Инновационная вращающаяся подставка для позиционирования удобна.

6. Интерфейс датчика не является обязательным для BNC или Lemo.

7. D-образное кольцо на приборе удобно для установки нагрудного ремня.

8. Приятная поверхность корпуса противоскользящая с эрозионными текстурами.

9. Две схемы батарей, которые являются специфическими для страны, когда нет источника переменного тока, если батарея разряжена, вы можете использовать 6 обычных батарей LR14: Инновационные литиевые батареи высокой мощности типа ноутбука 6 обычных батарей LR14

10. Полноэкранная функция, область эхо-отображения может покрывать весь экран, что дает вам ощущение максимального окна.

11. Отображение сплошной формы сигнала, визуальный контраст сигналов увеличен, поэтому при быстром сканировании трудно избежать обнаружения.

12. Массовое хранение, можно хранить до 1000 наборов данных, включая формы сигналов, кривые и параметры (содержащие традиционные 1000 каналов).

13. Измерение толщины эхо-эха, калибровка нуля не требуется, а чистая толщина основного материала может быть измерена непосредственно через покрытие.

14. Доступны два операционных интерфейса: китайский и английский.

15. Простота в использовании, пользователь может очень быстро освоить метод работы.

16. Генератор ультразвуковых импульсов прямоугольной формы с изменяемой шириной и диапазоном действия является отечественной инициативой. Он заменяет традиционный метод согласования зонда путем изменения демпфирования с регулировкой энергии импульса и ширины импульса. Таким образом, зонд может быть точно приспособлен для тестирования, а разрешение и проникающая способность приближающейся поверхности могут быть значительно улучшены. Он специально подходит для испытаний больших объемов поковок, отливок и неметаллов с требованием более высокой проникающей способности и более низкого электрического шума.

● Напряжение генератора импульсов можно непрерывно изменять в диапазоне от 50 В до 400 В, так что независимо от того, тонкая пластина или заготовка с твердым проникновением могут быть сопоставлены с наиболее подходящим датчиком.

● Ширину импульса можно непрерывно изменять в диапазоне от 25 нс до 1000 нс, чтобы обеспечить наилучшую чувствительность с помощью различных датчиков с разной частотой.

17. Демпфирование можно изменить на 4 уровня: 33/50/100/500 Ом, чтобы можно было достичь наилучших характеристик пробника и реализовать различные требования к чувствительности и разрешению.

18. Фильтр волнового сигнала может быть изменен между 2 уровнями: 1-4 МГц/0,5-15 МГц. Каждое индивидуальное преимущество узкополосного и широкополосного фильтра может быть достигнуто.

19. Повторяющаяся частота может быть изменена свободно, чтобы избежать нереального сигнала.
