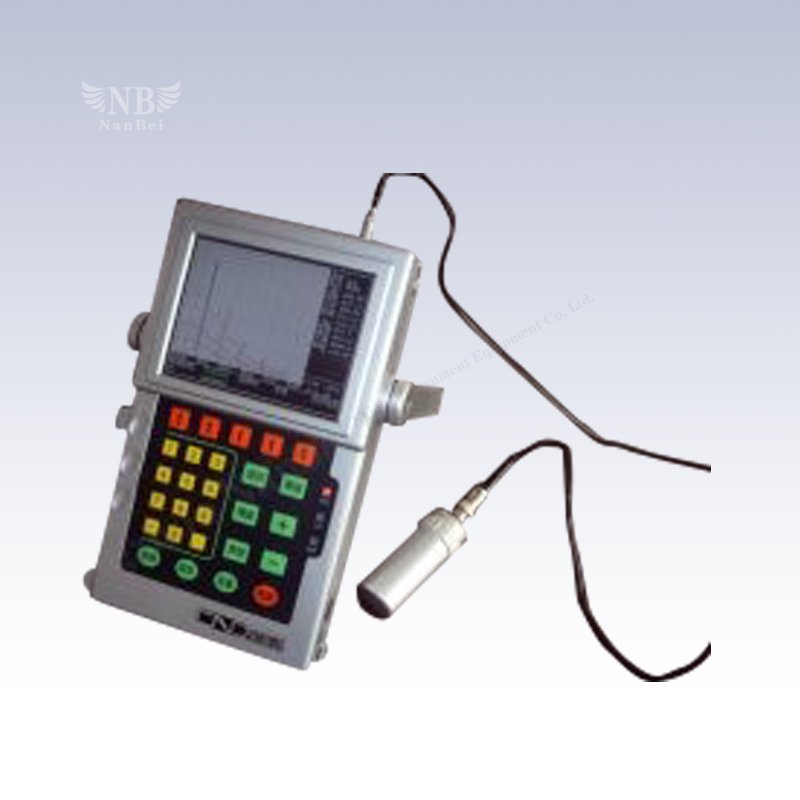

3600 цифровой ультразвуковой дефектоскоп

Описание продукта:

Передатчик Импульс прямоугольного импульса

 Импульсное напряжение передатчика: 25 ~ 400 В, постоянно

 Режимы тестирования Импульсное эхо и двойная передача

 Демпфирование 400, 80 Ом

 Частота 0,5 ~ 20 МГц. Широкополосный/узкополосный опционально

 Усиление 0,0 ~ 110,0 дБ. Шаги 0,1, 1,0, 2,0, 6,0 дБ

 Скорость материала 1000 ~ 15000 м/с с плавной регулировкой. 30 общих скоростей материала на выбор

 Диапазон 0,0 ~ 10000 мм продольной волны при скорости стали. Диапазон плавно регулируется с минимальным приращением 0,1 мм

 Выпрямление Положительная полуволна, отрицательная полуволна, полная волна, RF

 Аварийный сигнал Сигнал тревоги в режиме реального времени, сигнализируемый звуковым сигналом или светодиодным индикатором.

 Дисплей 5,7-дюймовый цветной ЖК-дисплей TFT высокой яркости

 Сдвиг импульса -20 ~ 3000 мкс

 Смещение нуля датчика 0 ~ 999,9 мкс

 Частота повторения импульсов (PRF) 25 ~ 1000 Гц, автоматический и ручной режимы настройки опционально

 Точность вертикальной линейности ≤3%

 Точность горизонтальной линейности ≤0,1%

 Избыточная чувствительность ≥65дБ (отверстие 200Ф2 с плоским дном)

 Разрешение ≥36 дБ

 Динамический диапазон ≥32 дБ

 Отклонение (подавление) 0 ~ 90%

 Уровень электрического шума <10%

 Интерфейс Соединения датчиков C6, USB HOST, LAN, RF OUT, интерфейс двухмерного энкодера

 Источник питания Литий-ионный аккумулятор большой емкости, без эффекта памяти; Время работы батареи: более 6 часов

 Температура окружающей среды -30 ~ 50 ℃

 Относительная влажность 20% ~ 95% относительной влажности

 Вес 1,28 кг (с батареей)

технические характеристики:

Цифровой ультразвуковой дефектоскоп nb-3600 предлагает самые современные технологии в компактном и легком корпусе 1,28 кг. Это полнофункциональный и надежный прибор, который можно использовать в различных отраслях промышленности. подходит для различных требований обнаружения кованых деталей, сварочных линий, деталей самолетов

В OND-3600 используется встроенная компьютерная система и сверхкрупномасштабная программируемая интегральная схема, которые сочетают в себе все хорошие характеристики большой ультразвуковой системы в очень маленьком пространстве: избыток чувствительности обнаружения не менее 65 дБ удовлетворит потребность в обнаружении крупных кованых изделий. или крупнокристаллический материал; Порт LAN Ethernet для связи в режиме реального времени с ПК (хост) и удаленного управления; Функция кинопетли для записи процесса динамического сканирования; Цветной ЖК-дисплей TFT нового типа обеспечивает оптимальный эффект чтения и измерения и визуальный комфорт; Простая, но удобная функция отслеживания поверхностных волн удобна для обнаружения погружением; Вместе с новыми методами и новыми функциями, такими как ЦАП, отображение РЧ-эха, большой объем памяти и порт USB, OND-3600 становится удобным ультразвуковым дефектоскопом с превосходными характеристиками. Кроме того, быстрое время отклика цветного ЖК-дисплея TFT позволяет отображать быстрые эхо-сигналы сканирования; сенсорная клавиатура надежна и удобна в использовании; Его выдающаяся конструкция ЭМС значительно повышает помехозащищенность системы.

Преимущества:

Основные характеристики:

Небольшой размер, легкий вес, портативность, полностью герметичная, высоконадежная конструкция, особенно подходящая для работы на открытом воздухе.

Частота дискретизации до 640 МГц, разрешение измерения 0,1 мм с минимальным диапазоном 3 мм

Рабочая частота: 0,5 – 20 МГц, избыточная чувствительность до 65 дБ

Яркий цветной TFT-дисплей с высоким разрешением (640×480), обеспечивающий наилучшие результаты измерений среди аналогичных продуктов

Высокопроизводительный прямоугольный генератор импульсов с опцией настройки позволяет оператору настраивать ширину импульса прямоугольного импульса для оптимизации характеристик преобразователя. Это максимизирует отношение сигнал-шум и проникновение в сложные материалы, такие как материалы с высоким коэффициентом затухания или тонкие заготовки.

Порт LAN позволяет удаленно передавать данные и управлять ими. Обеспечивает управление параметрами прибора, когда прибор используется как независимый импульсный генератор прямоугольных импульсов.

Высокоскоростной интерфейс USB позволяет хранить данные на USB-накопителе и обмениваться данными с ПК. Интерфейс с помощью мыши для обеспечения точного анализа отчета с помощью A-скана

Внутреннее зарядное устройство, автоматическое переключение между «зарядка» и «работа». Питание от аккумулятора или сети переменного тока. Время работы бортовой литиевой батареи более 6 часов.

Мультипрограммные функции для удовлетворения всех потребностей в проверке, уникальная организация клавиатуры и управление поворотной ручкой, удобный дизайн меню, опции меню на английском и китайском языках, функции ввода и редактирования на английском и китайском языках значительно упрощают проверку.

Автоматически проверяйте частоту преобразователя, настраивайте ширину прямоугольного импульса для оптимизации характеристик преобразователя.

Функция предупреждения о толщине, функция непрерывного хранения формы сигнала и различные режимы измерения сигналов.

Автоматическая калибровка характеристик прибора и поиск пикового значения
