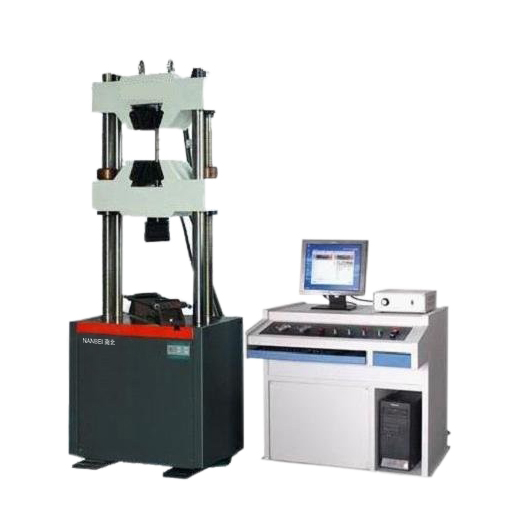

100KN 300KN 600KN 1000KN 2000KN 3000KN Микрокомпьютерный дисплей Гидравлическая универсальная испытательная машина
1.Применения и особенности: Серия WEW гидравлической универсальной испытательной машины с компьютерным дисплеем использует цилиндр под основным двигателем, использ
1. Приложения и функции:
Гидравлическая универсальная испытательная машина серии WEW с компьютерным дисплеем использует цилиндр под основным двигателем, использует датчик нагрузки для измерения силы. Машина сконфигурировала импортный масляный насос и источник масла, автоматически зажимая, простое управление и, если увеличить аффикс, это может расширить диапазон испытаний. Этот тестер в основном используется для испытаний металлов, пластика, бетона, цемента и других неметаллических материалов на растяжение, сжатие, изгиб и сдвиг и т. д. Компьютер может автоматически получать параметры, такие как предел прочности при растяжении, предел текучести и модуль упругости E в соответствии с к GB/T228 «Испытание металлических материалов на растяжение при комнатной температуре».
2. Основные технические параметры:
Model specifications | WEW－100 | WEW－300 | WEW－600 | WEW－1000 | WEW－2000 | WEW－3000 | ||
Max. Capacity(KN) | 100 | 300 | 600 | 1000 | 2000 | 3000 | ||
structural style | Two column | Two column | Four column | Four column | Four column | Four column | ||
Precision of force | ±1% or ±0.5% | |||||||
Testing level | 1, 2, 5, 10 （automatically level change） | |||||||
Test force range (kN） | 2%～100% | |||||||
Measurement accuracy | ±0.5% | |||||||
Deformation resolution(μm） | 2 | |||||||
Testing space | Stretching space(mm) | 600 | 600 | 600 | 650 | 750 | 800 | |
Compression space(mm) | 550 | 550 | 550 | 580 | 650 | 700 | ||
Valid width(mm) | 460 | 460 | 500 | 520 | 650 | 750 | ||
Oil cylinder stroke(mm) | 200 | 200 | 250 | 250 | 250 | 250 | ||
External dimensions(mm) | 720×580×1770 （max.1970） | 720×580×1770 （max.1970） | 800×620×2050 （max.2300） | 860×660×2170 （max.2420） | 950×620×3000（max.3300） | 1100×750×3100（max.3400） | ||
Bending test fulcrum distance(mm) | 30～450 | 30～450 | 30～480 | 40～480 | 60～500 | 60～500 | ||
Shear test section size | Φ10 | Φ10 | Φ10 | Φ10 | Φ20 | Φ20 | ||
Round specimen clamping diameter(mm) | Φ5～Φ20 | Φ10～Φ32 | Φ13～Φ40 | Φ20～Φ60 | Φ20～Φ80 | Φ20～Φ100 | ||
Flat specimen dimensions(thickness*width)) | 0～15×75 | 0～15×75 | 0～30×80 | 0～40×110 | 10～60×120 | 10～80×120 | ||
Power(kw） | 2.1 | 2.1 | 2.3 | 2.3 | 3.5 | 5 | ||
Voltage | 220V and 380V (Can configured with national standard voltage) | |||||||
Weight(kg) | 1500 | 1500 | 2500 | 3100 | 5000 | 6500 | ||
3. Функции
1）Программные пакеты
Программное обеспечение для обработки компьютерных данных основано на платформе операционной системы WindowsXP. Он может удовлетворять различным испытательным материалам и выполнять испытания на растяжение, сжатие и изгиб.
Возможности программного комплекса:
(1) Синхронное измерение значения силы, деформации и смещения.
(2) Отображение тестовой кривой в режиме реального времени
(3) Можно произвольно удалить результат тестирования.
(4) Можно масштабировать и печатать кривую тестирования. Можно выбрать точки параметров на кривой (точка текучести, эластичность и т. д.).
(5) Используйте язык VB+SQL для расчета параметров, это надежно и удобно.
(6) Можно получить прочность металлических материалов на растяжение (давление), предел текучести, δ0,2, непропорциональную прочность, прочность на удлинение и т. д.
2) Микрокомпьютерная система: используйте микрокомпьютер марки Lenovo в качестве хост-компьютера для завершения настройки параметров тестирования, сбора данных, отображения и печати результатов тестирования и т. Д. (Включает в себя: основной двигатель, 17-дюймовый ЖК-дисплей и жесткий диск большой емкости); оснащен KQL-PowerTest2001 на английском и китайском языках, которые представляют собой интеллектуальные пакеты программного обеспечения для испытаний; могут обеспечивать стандартные измерения и оценки параметров производительности для всех видов материалов, суммировать и обрабатывать данные; выводить различные требования к отчету об испытаниях и кривой формата испытаний.
3) Расчетный режим: управление ручным клапаном, оснащенное блоком ручного управления, содержит 6 кнопок (подъем, опускание, верхний зажим, нижний зажим, верхнее ослабление, нижнее ослабление), операция более удобна, безопасна и надежна.
4) Защитная защита: Оснащен системой защиты масляного цилиндра, системой автоматической остановки при перегрузке, системой защиты от перегрузки по току и функцией защиты от аварийного выключателя.
4． Преимущества:
(1) Основная машина использует масляный цилиндр под конструкцией. Если испытательное усилие превышает 600 кН, следует использовать 6 опор, соединенных с верхней балкой и рабочим столом.
(2) Принять автоматически гидравлический зажим образца, а не легкое скольжение.
(3) Примите датчик нагрузки структуры спицы. Он имеет преимущество высокой точности и стабильной работы.
(4) Масляный насос импортируется из Италии, имеет низкий уровень шума, стабильное масло и не оказывает воздействия.
(5) Гидравлическое уплотнение с двойным уплотнением эффективно предотвращает утечку масла и утечку масла.
(6) Конфигурированная плата защиты рта зажима, это может эффективно предотвратить царапины на шине рта зажима.
5. Недостатки:
Продукт принимает работу ручного клапана, компьютерную обработку экспериментальных данных, отсутствие функции тестирования компьютерного управления, не может реализовать постоянную силу и функцию постоянной нагрузки.
