100 кН 300 кН 600 кН 1000 кН 2000 кН 3000 кН Универсальная испытательная машина с электрогидравлическим сервоприводом, управляемая микрокомпьютером

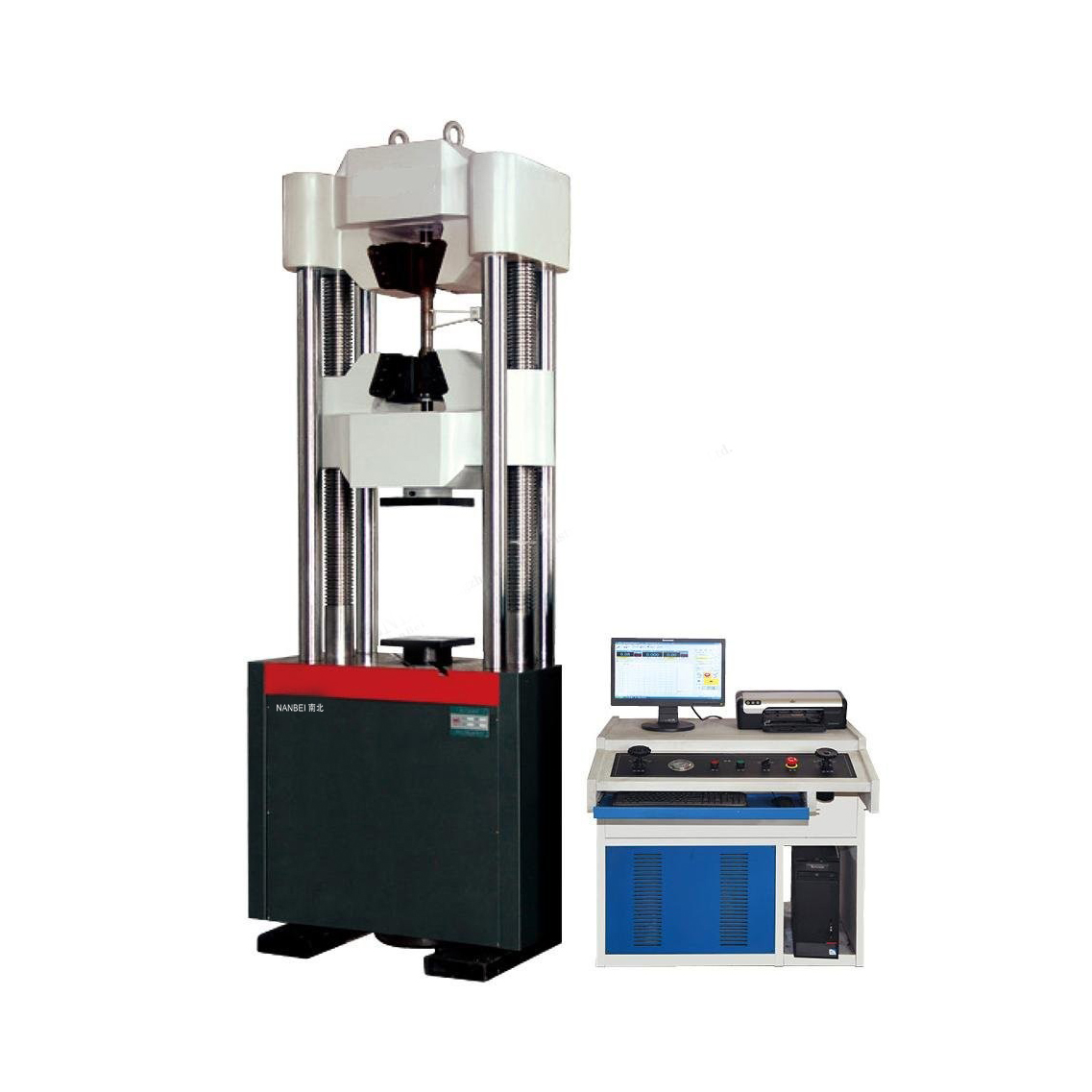

Универсальная испытательная машина с электрогидравлическим сервоприводом, управляемая микрокомпьютером WAW, использует цилиндр под основным двигателем, используе
1. Приложения и функции:
Универсальная испытательная машина WAW с электрогидравлическим сервоприводом, управляемая микрокомпьютером, использует цилиндр под основным двигателем, для измерения силы используется тензодатчик. Машина сконфигурировала итальянскую систему генератора масляного насоса, источник масла и независимый источник зажимного масла с низким уровнем шума. Используйте цифровой усилитель с программным управлением для достижения всех видов модели управления с обратной связью, таких как постоянная сила, постоянное напряжение, постоянная деформация, постоянная скорость и т. д. Кроме того, эта машина может выполнять растяжение, сжатие, изгиб металлических и неметаллических материалов. и испытания на сдвиг. Машина может автоматически получать такие параметры, как предел прочности при растяжении, предел текучести и модуль упругости E в соответствии с GB/T228 «метод испытания металлических материалов на растяжение при комнатной температуре».
2. Основные технические параметры:
Model | WAW-100 | WAW－300 | WAW－600 | WAW－1000 | WAW－2000 | WAW－3000 | |||
Maximum test force | 100kN | 300kN | 600kN | 1000kN | 2000kN | 3000kN | |||
Host structure | Two column | Two column | Four column | Four column | Four column | Four column | |||
Indication accuracy | ±1% or ±0.5% | ||||||||
Load resolution (KN) | 1/300000 | ||||||||
Effective measurement range (KN) | 2%～100% | ||||||||
Deformation accuracy | Better than ±0.5% | ||||||||
Deformation Resolution (μm) | 2 | ||||||||
Displacement indication Accuracy | Better than ±1% | ||||||||
Stress control speed (Mpa / s) | 1～45 | ||||||||
Strain control speed (mm / s) | 0.001～0.5 | ||||||||
Displacement control speed (mm / s) | 0.02～3 | ||||||||
Testing space | Stretching space (mm) | 600 | 600 | 600 | 650 | 750 | 800 | ||
Compression space (mm) | 550 | 550 | 550 | 580 | 650 | 700 | |||
effective width(mm) | 460 | 460 | 500 | 520 | 650 | 750 | |||
Cylinder（mm） | 200 | 200 | 250 | 250 | 250 | 250 | |||
Host Size（mm） | hydro-cylinder underneath type (Double space) | 720×580 ×1770 | 720×580 ×1770 | 800×620 ×2050 | 860×660 ×2170 | 950×620 ×3000 | 1100×750 ×3100 | ||
hydro-cylinder placed up type（Single space） | 850×540 ×2600 | 850×540 ×2600 | 980×640 ×3100 | 1100×720 ×3700 | 1300×900 ×4300 | 1300×900 ×4300 | |||
Round sample size（mm） | Φ5～Φ20 | Φ10～Φ32 | Φ13～Φ40 | Φ20～Φ60 | Φ20～Φ80 | Φ20～Φ100 | |||
Flat sample size (thickness × width mm) | 0～15×75 | 0～15×75 | 0～30×80 | 0～40×110 | 10～60×120 | 10～80×120 | |||
Total power（kw） | 2.1 | 2.1 | 2.3 | 2.3 | 3.5 | 5 | |||
Voltage | 220V and 380V ( Can configured with national standard voltage) | ||||||||
Weight（kg） | 1500 | 1500 | 2500 | 3100 | 5000 | 6500 | |||
3. Функции
(1) Функция автоматического компьютерного сервоуправления
● Автоматический контроль, измерение, сбор и обработка данных, построение и печать тестовой кривой и составление отчета.
● Система наблюдения и управления может выполнять автоматическую калибровку и установку нуля.
● Бесступенчатая регулировка скорости, в исследовании может быть произвольный плавный переход и поддержание той же скорости.
● Хранение данных и усилитель кривой. При исследовании можно произвольно показать разные тестовые кривые.
● Во время процесса автоматической работы он может переключиться на искусственное управление.
● Имеют функцию автоматической защиты, диапазон защиты можно установить случайным образом.
(2) Микрокомпьютерная система: используйте микрокомпьютер марки Lenovo в качестве хост-машины для завершения настройки параметров тестирования, сбора данных, отображения и печати результатов тестирования и т. д. (включая: основной двигатель, 17-дюймовый ЖК-дисплей и жесткий диск большой емкости); оснащен KQL- PowerTest2001 на английском и китайском языках, который представляет собой интеллектуальные пакеты программного обеспечения для испытаний; может обеспечить стандартное измерение и оценку параметров производительности для всех видов материалов, суммировать и обрабатывать данные; выводить различные требования отчета об испытаниях и кривой формата испытаний.
(3) Расчетный режим: управление ручным клапаном, оснащенное блоком ручного управления, содержит 6 кнопок (подъем, опускание, верхний зажим, нижний зажим, верхнее ослабление, нижнее ослабление), операция более удобна, безопасна и надежна.
(4) Защитная защита: Оснащен системой защиты масляного цилиндра, системой автоматической остановки при перегрузке, системой защиты от перегрузки по току и функцией защиты от аварийного выключателя.
4． Преимущества:
(1) Используйте ручное и автоматическое управление для повышения эффективности работы.
(2) Примите датчик нагрузки структуры спицы. Он имеет преимущество высокой точности и стабильной работы.
(3) Оснащен итальянской системой защиты масляного цилиндра, низким уровнем шума и стабильным маслом.
(4) Гидравлическое уплотнение с двойным уплотнением эффективно предотвращает утечку масла и утечку масла.
(5) Конфигурированная плата защиты рта зажима, это может эффективно предотвратить царапины на шине рта зажима.
(6) Оснащенный универсальным учреждением с шаровой головкой, это может быть автоматически регулируемый сердечник, и для обеспечения абсолютно правильной обрезки образца.
5. Недостатки:
Стоимость машины выше WES и WEW. Требования к чистоте гидравлического масла намного выше.
