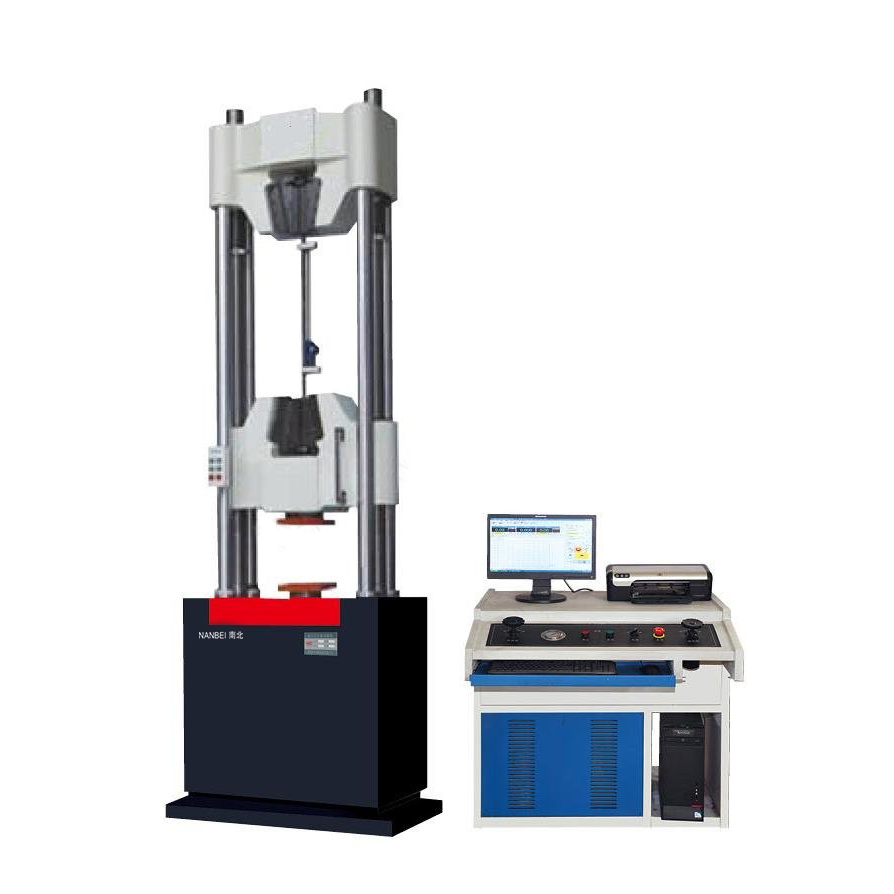

LAW-600 LAW-1000 Микрокомпьютерное управление Электрогидравлическая машина для испытания стальной пряди на растяжение с сервоприводом
Электрогидравлическая машина для испытаний на растяжение стальных прядей с сервоприводом серии LAW использует цилиндр под главным двигателем, использует тензодатч
1. Приложения и функции:
Электрогидравлическая сервоприводная машина для испытания на растяжение стальной пряди с микрокомпьютерным управлением серии LAW использует цилиндр под основным двигателем, использует тензодатчик для измерения силы. Машина оснащена импортным масляным насосом и независимым источником зажимного масла с низким уровнем шума. Используйте цифровой усилитель с программным управлением для достижения всех видов модели управления с обратной связью, таких как постоянная сила, постоянное напряжение, постоянная деформация, постоянная скорость и т. д. Машина в основном используется для измерения и анализа прочности на растяжение стальной пряди и может удовлетворяют требованиям GB/T5224-1995 «Стальная арматура из предварительно напряженного бетона»
Model | LAW－600 | LAW－1000 | |
Maximum test force | 600kN | 1000kN | |
Host structure | Four column | Four column | |
Indication accuracy | ±1% or ±0.5%） | ||
Load resolution (KN) | 1/300000 | ||
Effective measurement range (KN) | 2%～100% | ||
Deformation accuracy | ±0.5% | ||
Deformation Resolution (μm) | 2 | ||
Displacement indication Accuracy | ±1% | ||
Stress control speed (Mpa / s) | 1～45 | ||
Strain control speed (mm / s) | 0.001～0.5 | ||
Displacement control speed (mm / s) | 0.02～3 | ||
Testing space | Stretching space (mm) | 1100 | 650 |
Compression space (mm) | 550 | 580 | |
effective width(mm) | 500 | 520 | |
Cylinder（mm） | 250 | 250 | |
Host Size（mm） | 800×620×2050 | 860×660×2170 | |
Gripping diameter of steel strand | 15.20 mm（According to specifications） | ||
Dedicated Electronic extensometer for steel strand | Scale distance 800 mm | ||
Specimen clamping way | Hydraulic pressure chucking automatically | ||
Total power（kw） | 2.3 | 2.3 | |
Weight（kg） | 2500 | 3100 | |
3. Функции
(1) Функция автоматического компьютерного сервоуправления
● Автоматический контроль, измерение, сбор и обработка данных, построение и печать тестовой кривой и составление отчета.
● Система наблюдения и управления может выполнять автоматическую калибровку и установку нуля.
● Бесступенчатая регулировка скорости, в исследовании может быть произвольный плавный переход и поддержание той же скорости.
● Хранение данных и усилитель кривой. При исследовании можно произвольно показать разные тестовые кривые.
● Во время процесса автоматической работы он может переключиться на искусственное управление.
● Имеют функцию автоматической защиты, диапазон защиты можно установить случайным образом.
4． Преимущества:
(1) Используйте ручное и автоматическое управление для повышения эффективности работы.
(2) Примите датчик нагрузки структуры спицы. Он имеет преимущество высокой точности и стабильной работы.
(3) Оснащен итальянской системой защиты масляного цилиндра, низким уровнем шума и стабильным маслом.
(4) Гидравлическое уплотнение с двойным уплотнением эффективно предотвращает утечку масла и утечку масла.
(5) Конфигурированная плата защиты рта зажима, это может эффективно предотвратить царапины на шине рта зажима.
(6) Оснащенный универсальным учреждением с шаровой головкой, это может быть автоматически регулируемый сердечник, и для обеспечения абсолютно правильной обрезки образца.
